余氯分析儀知識大全
點擊: 次 時間:2019-12-09 16:31
余氯分析儀*概述

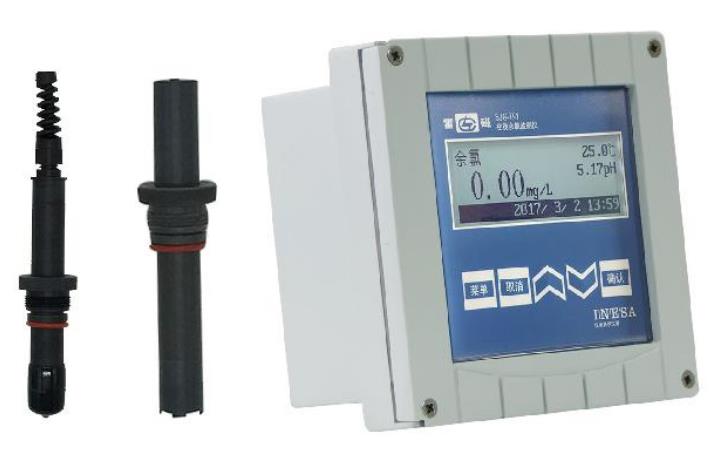

余氯分析儀由電子單元和測量單元(含流通池和余氯傳感器)組成。采用進口余氯傳感器，具有免標定，免維護，精度高，體積小，功耗低等特點。顯示儀表具有斜率校正、零點校正功能，測量值實時顯示功能，更兼有溫度自動補償、PH值手動補償功能，將電極信號補償計算后轉化為更為準確的余氯信號。對應于測量值的模擬輸出信號可以與各類調節器連接，組合成為控制系統，如兩位調節器、時間比例調節器、非線性調節器、PID調節器等等。適用范圍廣，具有極高的兼容性。本產品廣泛用于飲用水處理廠、飲用水分布網、游泳池、冷卻循環水、水質處理工程等對水溶液中的余氯含量進行連續監測的行業。
余氯分析儀*測量意義
氯是*常用的水消毒劑，應用極廣，從飲用水、廢水的處理到泳池、礦泉療養地的衛生處理以及食品加工過程中的消毒滅菌都有應用。余氯測量的概念-氯的存在方式：
1. 活性游離氯(自由活性氯) 活性游離氯(自由活性氯)
次氯酸分子，HClO，它是消毒過程中起*重要作用的部分。
2. 總游離氯(游離氯、游離余氯) 總游離氯(游離氯、游離余氯)
是通常所指的氯消毒劑，它們由這些方式的氯組成： 單質氯氣分子Cl2、次氯酸分子HClO、次氯酸根離子ClO- (次氯酸鹽)
3. 化合氯(氯胺) 化合氯(氯胺)
由氯和氮化物(NH2、NH3、NH4+)化合構成化合物，此化合態的氯 化物無消毒活性作用。
4. 總結合氯(總氯、總余氯) 總結合氯(總氯、總余氯)
指游離氯和化合氯的總稱。
余氯分析儀*工作原理
余氯傳感器含有兩個測量電極，HOCL 電極和溫度電極。HOCL 電極屬于克拉克型電流傳感器，采用微電子技術制造，用于測量水中次氯酸(HOCl)的濃度。這個傳感器由小型的電化學式的三個電極組成，其中一個工作電極(WE)，一個反電極(CE) 和一個參考電極(RE)。測量水中的次氯酸(HOCl)的濃度的方法是建立在測量工作電極由于次氯酸濃度變化所產生的電流變化。傳感器將這個變化信號處理轉化成為電壓信號傳輸出來。溫度電極是一個標準的硅傳感器，它安裝在探頭上、毗鄰集成的HOCL 電極。它將測量的溫度信號同樣集成到傳感器電路中來，傳感器將這個變化信號處理轉化成為電壓信號傳輸出來。顯示儀表將HOCL 電壓信號處理后與溫度信號、PH 值進行補償、計算，*終顯示并輸出測量溶液中的余氯含量。
余氯分析儀*性能指標
測量范圍：0～5.00ppm(HCLO)
0～5.00ppm(CLO2)
測量精度：2%FS(0～5.00ppm)
分辨率：0.01ppm
PH范圍：5.5～9
傳感器使用壽命：≥9個月
響應時間：< 1min (90%，20℃)
水合時間：≥1h
標定方式：無需標定
測量范圍：1～40℃
分辨度：0.1℃
工作溫度：0-50℃
環境濕度：≤95%無冷凝水
電 源：220V AC
外形尺寸：210×185×120mm
流通池
*低流量：100L/h(保持恒定流速)
接口材質：PTFE或PVC
連 接 管：PU管
接口尺寸：1/4英寸
交叉靈敏度
* 傳感器會對二氧化氯(ClO2)、臭氧(O3)、雙氧水(H2O2)產生交叉敏感。
* 使用雙氧水會顯著的縮短傳感器的壽命。
* 傳感器不適用于電解鹽水系統
余氯分析儀*特點
1、穩定、可靠
根據工業和環境在線的要求，將電氣部分和水力管道部分完全，這種簡單穩定的LFA系統結構確保了分析儀在電氣、水力等方面的高度穩定性，保證了分析儀可以長時間穩定運行。
2、便于安裝
分析儀在出廠前成功經歷并通過一系列測試。安裝時只需連接藥劑管、樣品管道、純水管道、廢液管道和電源線，設定好參數即可啟動。
3、自動校正
分析儀根據用戶設定的校正時間和校正類型來進行校正，所得結果將與原分析儀儲存的校正結果進行比較，若小于用戶設置的誤差限值，則接受并替換原有校正參數，若大于用戶設置的限制，則不替換原有校正參數并有報警信號輸出。
4、自動稀釋
可自動對高濃度樣品進行稀釋
5、測量間隔可根據實際情況自由設定
用戶可以根據自由設定測量時間間隔。在兩次測量之間分析儀保持在待機模式，避免了藥劑浪費。
余氯分析儀*優點
v 長時間自控，低維護量，低運行成本
v 可存儲400組數據
v 藥劑消耗低，預備時間短
v 維護簡單，不需特殊的電工培訓
v 電氣部分和水力部分完全隔離
v 采用微電腦控制處理單元，全自動運行
v 背光LCD顯示，可顯示讀值和O.D曲線，
v 具有自我診斷功能，能識別是否缺少水樣或藥劑
v 標準4-20mA模擬輸出，標準RS232數字輸出
v 斷電后，具有來電自啟動功能。
v 可與本地或遠程PC連接實現遠程控制
余氯分析儀*結構
余氯分析儀主要分為余氯傳感器、顯示儀表、流通池三部分。
1 余氯傳感器
余氯傳感器含有兩個測量電極，HOCL電極和溫度電極。HOCL電極屬于克拉克型電流傳感器，采用微電子技術制造，用于測量水中次氯酸(HOCl)的濃度。這個傳感器由小型的電化學式的三個電極組成，其中一個工作電極(WE)，一個反電極(CE)和一個參考電極(RE)。測量水中的次氯酸(HOCl)的濃度的方法是建立在測量工作電極由于次氯酸濃度變化所產生的電流變化。傳感器將這個變化信號處理轉化成為電壓信號傳輸出來。溫度電極是一個標準的硅傳感器(KTY13-5INFINEON)，它安裝在探頭上、毗鄰集成的HOCL電極。
它將測量的溫度信號同樣集成到傳感器電路中來，傳感器將這個變化信號處理轉化成為電壓信號傳輸出來。
2 顯示儀表
顯示儀表主要有顯示、隔離、變送等功能。電源采用變壓器隔離處理，有效防止市電對測量結果的影響;
傳感器信號采用光耦隔離器隔離處理，有效地保證信號的穩定性。顯示儀表將HOCL電壓信號處理后與溫度信號、PH值進行補償、計算，*終顯示并輸出測量溶液中的余氯含量。
3 流通池
由于余氯傳感器要求測量溶液具有一定流速，所以流通池為余氯傳感器提供一個安全、穩定的測試空間。
流通池獨立于管網之外，為傳感器專用安裝設備。
余氯分析儀*安裝與調試說明
1機械部分
本產品顯示儀表為盤裝式安裝，請按開孔尺寸進行開孔安裝(詳見圖2)。出廠前，我們已將傳感器與流通池安裝完畢，您只需將流通池固定即可，首先需要一個水平固定板，按圖3 開孔尺寸，在固定板上開流通池需垂直放置，將連接PU管按進水、出水口進行連接。此時即可通水測試，如無滲漏即可進行下一步操作。
2電氣部分
請按接線端子說明進行連接，其中(詳見圖4、圖5)：
1.+9V 傳感器電源——傳感器Vcc(白色)
2.com——傳感器地線Gnd(棕色)
3.溫度輸入信號——傳感器VT(綠色)
4.余氯輸入信號——傳感器VHOCl(黃色)
5.4-20mA 信號輸出+
6.4-20mA 信號輸出-
10.GND
11.220V AC L
12.220V AC N
DAW501余氯在線顯示儀注意：
(1)請不要剪短原配電極線
(3)電極線與電源分開，不要捆綁在一起
3 水合
水路開通后，先將傳感器不通電情況下進行至少1小時的水合。一般傳感器在**次水合之后的響應時
間可能要長一些，一般在半個小時左右。每次當傳感器被晾干后，*少需要一小時去水合。
4通電
將顯示儀通電，此時觀察顯示屏，正常顯示應為“DAW 240”，如無顯示，請檢查電源是否連接正確。
此時傳感器并未通電，當顯示儀工作正常時，即可開始測量溶液。
※注意：傳感器在通電時必須放置于水中，否則會縮短傳感器使用壽命，甚至損壞傳感器!如現場出
現斷水情況，請關閉本產品電源，以免發生損壞。
5測量
通電完成后，顯示屏?xí)@示當前的余氯值和溫度值，但此時的顯示值并不能作為參考值，等待1分鐘后，
方可準確的顯示出當前水中的余氯和溫度變化情況。當您需要對零點、斜率、PH值進行調解時，可按
“操作說明”進行設置。
※注意：本產品出廠前已經經過標定設置，無需調節即可使用，如無特殊要求，請勿隨意調節零點與
斜率，以防對影響測量。
DAW501余氯在線顯示儀
余氯分析儀*操作說明
一.按鍵定義
“ON/OFF”鍵：傳感器電源開關
“ENT” 鍵：確認鍵
“↑、↓”鍵：上下調節
二.操作說明
顯示儀通電后，按“ON/OFF”鍵，給傳感器供電，此時屏幕顯示即時余氯值與溫度值，但此時的顯示值并
不能作為參考值，等待1分鐘后，方可準確的顯示出當前水中的余氯和溫度變化情況。菜單設置說明：
1 進入菜單
在開機正常顯示狀態下按“↓”5 秒，進入?yún)?shù)設置狀態，顯示“str”，按“ENT”確認，進入余氯零
點設置狀態。
2 余氯零點設置
余氯零點設置可以重新設置輸入余氯的零點值。顯示“CL1”，按“↑”“↓”改變參數(范圍2.40～2.60)。
按“ENT”確認，進入余氯斜率設置狀態。
3 余氯斜率設置
余氯斜率設置可以重新設置輸入余氯的斜率值。顯示“CL2”，按“↑”“↓”改變參數(范圍200～500)。
按“ENT”確認，進入余氯偏置設置狀態。
4 余氯偏置設置(慎用)
余氯偏置設置可以更改當前顯示的余氯值，通過此項校正，可以更精確的顯示輸出單點的余氯值。顯
示“CL3”，按“↑”“↓”改變參數(范圍-0.30～+0.30PPM)。按“ENT”確認，進入溫度零點設置狀
態。
5 溫度零點設置
溫度零點設置可以重新設置輸入溫度的零點值。顯示“t1”，按“↑”“↓”改變參數(范圍1.60～2.00)。
按“ENT”確認，進入溫度斜率設置狀態。
6 溫度斜率設置
溫度斜率設置可以重新設置輸入溫度的斜率值。顯示“t2”，按“↑”“↓”改變參數(范圍10.0～20.0)。
按“ENT”確認，進入溫度偏置設置狀態。
7 溫度偏值設置(慎用)
溫度偏置設置可以更改當前顯示的溫度值，通過此項校正，可以更精確的顯示單點的溫度值。顯示“t3”，
按“↑”“↓”改變參數(范圍-2.00～+2.00℃)。按“ENT”確認，進入PH 值設置狀態。
8 PH手動補償設置
PH 值設置的作用是將當前溶液的PH 值作為計算參數輸入到儀表中，使儀表顯示輸出的余氯值更為精
確。PH 默認值為7.5。顯示“PH”，按“↑”“↓”改變參數(范圍6.0～9.0)。按“ENT”確認并保存
所設置的參數，返回正常顯示狀態。
※注一：不進行第8步操作，所設置的參數不保存，斷電重新開機后新設置的參數將消失。
※注二：余氯偏置設置及溫度偏置設置為**設置選項，請在專業人員指導下進行操作!
DAW501余氯在線顯示儀
余氯分析儀*設備維護
1傳感器部分
傳感器的使用壽命在很大程度上取決于使用過程中的保養與維護，在本產品的長期使用過程中，請保
證檢測水的正常流量，與水質的清潔，保證傳感器的正常工作。
2顯示儀部分
顯示儀為電子設備，不合適的使用環境可能造成變送器損壞。
— 儀表處于60℃以上的環境中使用，會造成儀表損壞
— 不正確的電源或者電源波動會造成儀表損壞
— 儀表被碰撞或跌落會造成儀表損壞
— 潮濕、腐蝕與空氣污染會造成儀表損壞
定期檢查儀表工作狀態是否正常，定期檢查面板及端子、開關、旋鈕等是否臟污，必要時清潔、吹掃干凈。
3流通池部分
如測量溶液含雜質，需定期檢查流通池出入口是否有污垢，需及時清理防止堵塞。
4恢復出廠默認值
如無法確認設置值是否正確，或要恢復出廠默認值，請按以下步驟恢復出廠默認值：在開機正常顯示
狀態下按“↑”5 秒，進入?yún)?shù)恢復狀態，顯示“rom ,OFF”。按“↑”，進行參數恢復，顯示“rom ,ON”，
按“ENT”確認，參數恢復完成并返回正常顯示狀態。按“↓”，不進行參數恢復，顯示“rom ,OFF”，按
“ENT”確認，退出參數恢復狀態返回正常顯示狀態。
