氣相色譜儀帶氫火焰離子檢測器基線雙向毛刺故障解讀
點擊: 次 時間:2016-11-22 10:29
一、概述
本文主要氣相色譜儀帶氫火焰離子檢測器GC-FID基線出現雙向毛刺，如何進行判斷和解決。一般是導線和收集器核心不能良好的接觸，工作時，F(xiàn)ID的信號時斷時續，造成了雙向毛刺的信號。
二、詳細解讀
如上色譜圖中可以看到明顯的干擾信號，即雙向的毛刺信號。這些異常信號的特點是，寬度很窄，在強度軸上雙向出現，間隔沒有規律。一般這樣形態的信號就是雙向毛刺。
出現該故障的原因大多與電氣問題相關，例如電氣干擾、電源不良等問題。解決辦法之一是更換FID的收集極。
FID收集極內部結構如下圖所示：

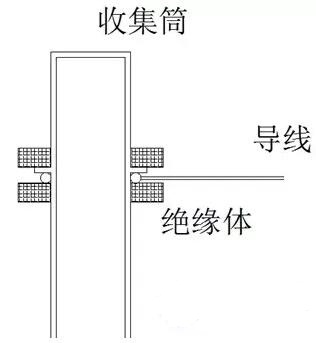

圖中藍色標示的部分是電氣部分，收集極的核心部件是一個筒狀的收集器，將其放大和概括如下圖：
收集極內部的陶瓷絕緣體將導線和收集筒壓緊，使其實現電氣接觸。一般出現雙向毛刺的原因是導線和收集筒之間接觸不良好。一般收集極組裝不良會造成導線的接觸問題。
為了驗證此推測，將收集極裝在正常工作的儀器上，開啟儀器系統，此時基線正常。用手輕輕的拉拽了一下導線，基線上又出現了雙向的毛刺，故障重現了，至此確認問題。
